铝合金加工为何出现发黑？科润研究院从试验中寻找答案

面对这类表面异常，科润的路径始终清晰——先听见现场，再回到实验室，最后回到现场验证。

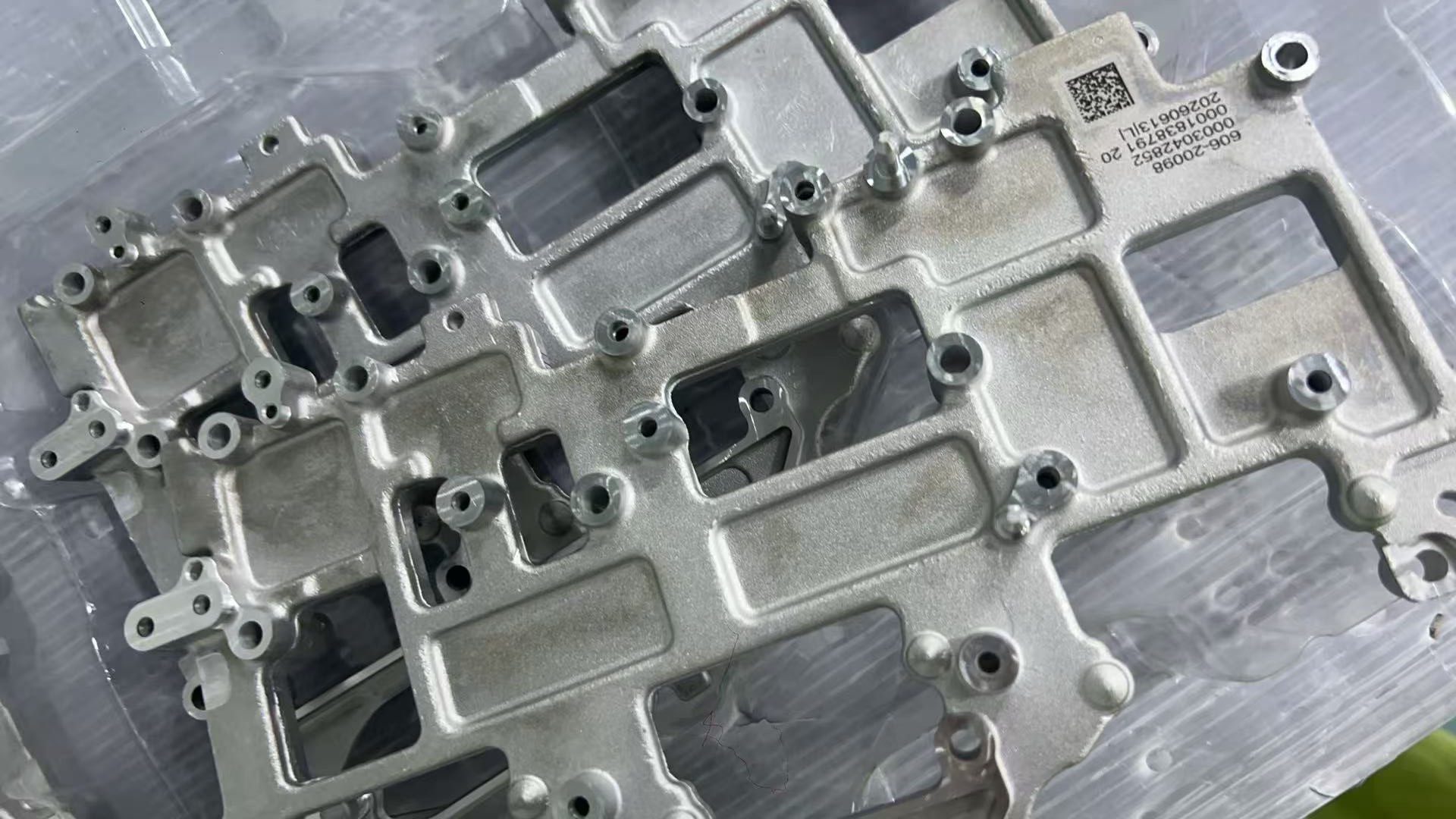

这些来自一线的真实工况，由客户经理第一时间带回科润工业介质研究院。研发团队随即响应，但没有把它简化为一次配方调整，而是拆解成一组可验证的命题：铝合金为何出现腐蚀染色？不同缓蚀体系的防护边界在哪里？介质长周期运行后，哪些变化会改变表面状态？先厘清成因，再比对体系，最后追溯演化路径。

顺着这条线索，磷酸酯的结构特性与水相离子环境被率先锁定。一组围绕磷酸酯结构与离子环境的试验，由此展开。

ADC12是制造业常用的压铸铝合金，含有铜、镁、锌等多种合金元素，其表面状态容易受到加工环境影响。

在水基切削液中，碱性环境可能影响铝表面氧化膜的稳定性；铝与钢、铸铁等异种金属接触时，可能产生电偶腐蚀；水中的氯离子，以及切削液长期运行后累积的钙、镁、铝等离子，也会增加点蚀和表面染色风险。

因此，排查铝合金发黑问题，不能只看浓度和pH值，还要结合缓蚀体系、水质条件与运行状态综合判断。

磷酸酯是水基金属加工液中常用的铝缓蚀组分，但不同分子结构在吸附、成膜和抗离子干扰能力方面存在差异。

科润研究院选取七种具有代表性结构的磷酸酯，对ADC12铝合金开展液相全浸腐蚀试验。

结果显示，部分支链烷基磷酸酯能够在铝合金表面形成较为致密的疏水吸附膜。在纯水条件下浸泡8小时后，试片仍保持较好的表面状态。直链辛基磷酸酯在纯水中的初始成膜效果同样较好。部分烷基聚氧乙烯醚磷酸酯则因亲水性较强、分子间空间位阻较大，形成的吸附膜不够完整，铝合金表面更容易出现点蚀和染色。

由此可以看出，铝缓蚀剂的选择不能只看原料类别和添加量，还要关注具体分子结构及其成膜能力。

纯水条件下的试验反映的是初始防护性能，难以完全模拟切削液的长期运行状态。实际加工中，补加水可能带入钙、镁及氯等离子；铝合金加工产生的高活性铝屑，也会使铝离子逐渐进入加工液。随着离子不断累积，磷酸酯的有效性和成膜状态可能受到影响。

为验证这一变化，研究人员进一步模拟不同钙镁硬度和铝离子浓度，观察七种磷酸酯的缓蚀性能。

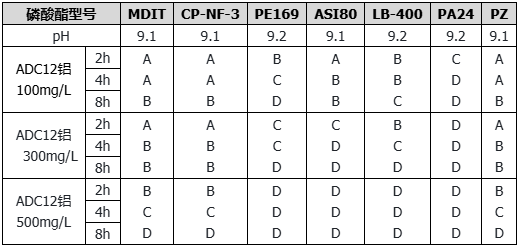

表2 标准钙镁硬水下铝试片浸泡后腐蚀评级

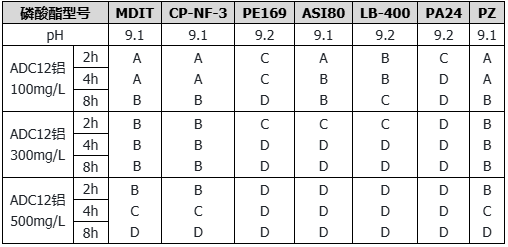

表3 铝离子硬水下铝试片浸泡后腐蚀评级

试验发现，随着钙、镁及铝离子浓度升高，多种磷酸酯的铝缓蚀能力均出现不同程度下降。部分支链烷基磷酸酯表现出相对较好的抗离子干扰能力，在一定硬水条件下仍能维持较好的防护效果；当离子浓度继续升高，其缓蚀性能也会减弱。

即使使用纯水配液，也不能完全忽视这一风险。纯水可以减少钙、镁离子的带入，却无法避免加工过程中铝离子的持续累积。

这也解释了为什么部分切削液在新液状态下表现正常，运行一段时间后，工件表面稳定性却可能下降。

在腐蚀试验基础上，研究人员又通过电化学阻抗测试、扫描电子显微镜和能谱分析，对铝合金表面进行观察。

结果显示，不同结构的磷酸酯都能在铝合金表面产生一定吸附，但形成的膜层完整性存在明显差异。致密、连续的吸附膜能够减少碱性介质与铝合金表面的直接接触，降低腐蚀和染色倾向；如果膜层存在缺口，局部区域仍可能发生腐蚀，逐渐表现为点蚀、发暗或发黑。

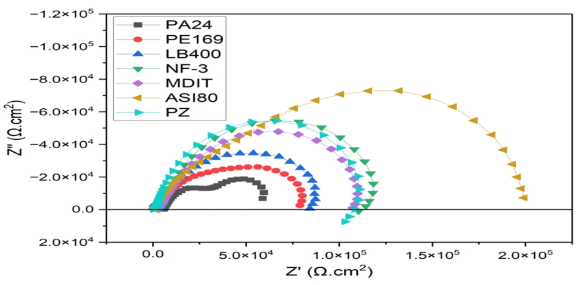

图1  不同磷酸酯的Nyquist图

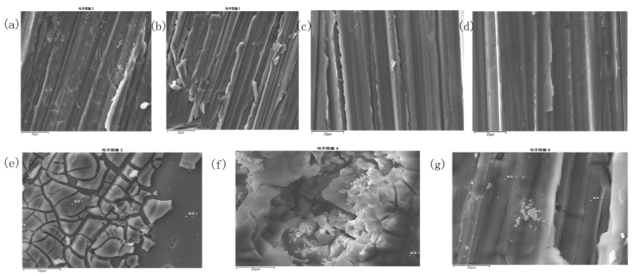

图2  磷酸酯SEM图   a：NF-3，b：MDIT，c：PZ，d：ASI80，e：PA24，f：PE169,g：LB400

因此，评价铝缓蚀性能，不仅要看缓蚀剂能否成膜，还要看膜层能否在水质变化和金属离子累积的条件下保持稳定。

这组试验为铝合金发黑问题提供了更清晰的排查思路：

• 对比新液与在用液，而不是只检测当前浓度；

• 关注配液水的硬度、氯离子及其他影响因素；

• 分析加工液中钙、镁、铝等离子的累积情况；

• 评估缓蚀剂的分子结构、成膜能力及体系配伍性；

• 结合铝合金牌号、设备材质、加工方式和运行周期综合判断。

简单提高切削液浓度或增加缓蚀剂，未必能够解决问题。将材料、配方、水质和运行状态结合起来分析，才能更准确地识别原因，降低表面缺陷和批次质量波动风险。

从一条关于铝合金发黑的现场反馈，到围绕分子结构、离子环境与成膜状态的系统验证，科润关注的不仅是解释现象，更是为产品选型、配方优化和长期稳定运行找到可靠依据。

在科润看来，工业介质的价值，最终要在真实制造场景中得到验证。未来，我们将持续推动一线需求、研发试验与应用服务相互衔接，让问题进入实验室，让研究成果回到生产现场，以更具针对性的产品与技术支持，帮助制造企业提升加工稳定性，减少质量波动。
